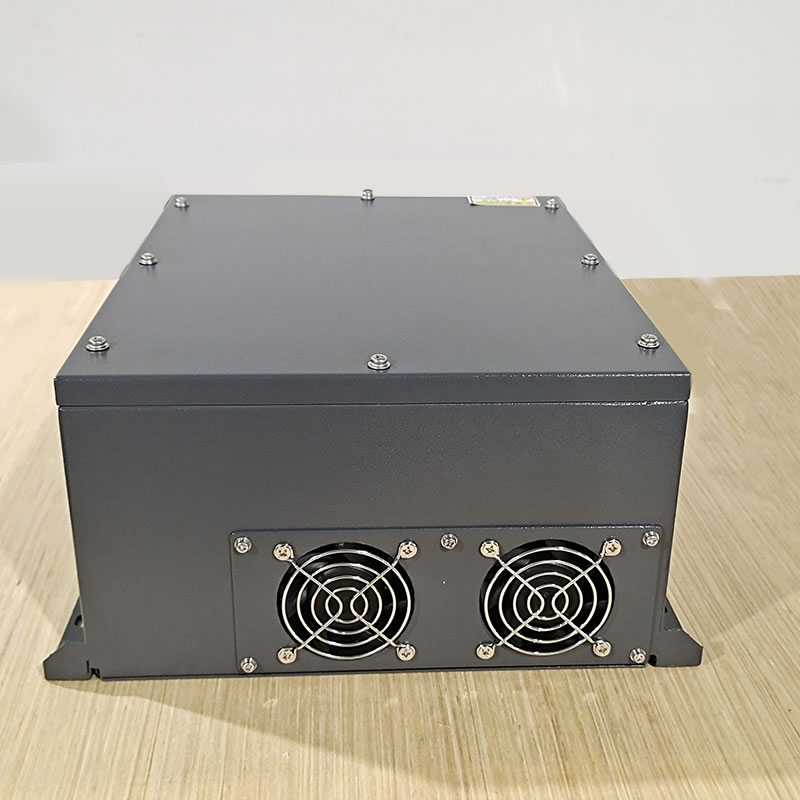

NBQ540-220-6.5KW

新能源汽车专用电源逆变器

产品概况

可根据客户对输出使能控制方式的不同需求有H（高电平使能有效）和L（低电平使能有效）两种版本可选。或者独立控制，机壳安装急停装置及逆变输出控制按钮。该逆变器采用32位DSP全数字控制技术，使得逆变模块具有多重保护功能，如过温自动降额、过流、短路等多重保护。

型号：NBQ540-220-6.5KW

输入直流电压：540V(280V~750V)

输出交流电压：220V/50HZ正弦波

工作环境：-40℃~55℃

产品尺寸：长304.5MM*宽281MM*高161.7MM

输出功率：6.5KW

工作效率：93%

净重：10KG

冷却方式：风扇冷却

辅助电源：DC24V 2A

通讯方式：CAN通讯

短路保护：关机（短路解除，自恢复）

防护等级：IP65

详细文档联系我们拨打手机

网站仅展示部分产品，更多产品可咨询了解。
根据您的需求精准推荐产品，支持定制！

应用领域详细介绍金思成优势相关产品

应用领域

Application field

1、锂电池宽范围直流电压输入DC280-750V

2、符合防水防震IP65等级要求；

3、适合户外基站、新能源车载等场合使用。

详细介绍

Product details

NBQ540系列 1、锂电池宽范围直流电压输入DC280-750V 2、符合防水防震IP65等级要求； 3、适合户外基站、新能源车载等场合使用。
产品规格：		NBQ-540-220-6.5KW					工作效率：93%
系列名称	输入直流电压		输出交流电压		输出功率
NBQ	540		220		6.5KW
环境特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	工作温度		℃	-40		25	55	支持低温-40℃正常工作
2	储存温度		℃	-40		25	55
3	相对湿度		％	10		25	95	正常工作，无冷凝
4	防护等级/冷却方式		IP65/风扇冷却
输入特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	直流输入电压范围		Vdc	280		540	750
2	直流输入电流范围		A	23.2		12	8.6
3	低压控制输入		A			24
4	输入反接		保护不工作
输出特性：
序号	项目描述		技术参数					备注
			单位	最小值		典型值	最大值
1	输出电压		Vac			220		正弦波
2	输出电流范围		A			29.5
3	输出电压精度		％			±1
5	过流保护		A			32		关闭输出
7	短路保护		关机					短路解除，自恢复
外观尺寸：
序号	项目描述		技术参数					备注
1	机器尺寸		304.5mm281mm161.7mm
2	重量		10KG
连接器型号描述：
序号	项目描述		连接器插座型号					连接器插头型号
1	直流输入连接器		瑞可达REMII-Z2A-4-A：1接正极；2接负极					瑞可达REMII-T2A-4-A：同样接法
2	交流输出连接器		利路通LLT-M25-35003F2861：1火线，2零线，3地线					利路通LLT-M25-35003M1051：同样接法
3	辅助电源24V+CAN通讯连接器		威浦WS16KZ(4P):1接24V正极；2接24V负极 3接CAN-H ; 4接CAN-L					威浦WS16JTQ(4P):同样接法
