产品规格型号：

NBQ540-380-20KW

工作效率：95%

系列名称

输入直流电压

输出交流电压

输出功率

NBQ

540

380

20KW

环境特性：

序号

项目描述

技术参数

备注

单位

最小值

典型值

最大值

1

工作温度

℃

-40

25

55

支持低温-40℃正常工作

2

储存温度

℃

-40

25

55

3

相对湿度

％

10

25

95

正常工作，无冷凝

4

防护等级/冷却方式

IP54/风扇冷却

输入特性：

序号

项目描述

技术参数

备注

单位

最小值

典型值

最大值

1

直流输入

电压范围

Vdc

400

540

850

2

直流输入

电流范围

A

28

39

52.5

3

低压控制输入

V

24

仅支持CAN开机

4

输入反接

保护不工作

输出特性：

序号

项目描述

技术参数

备注

单位

最小值

典型值

最大值

1

输出电压

Vac

380

正弦波

2

输出电流范围

A

30

3

输出电压精度

％

±3

5

过流保护

A

关闭输出

7

短路保护

关机

短路解除，自恢复

外观尺寸：

序号

项目描述

技术参数

备注

1

机器尺寸

长580MM*宽390MM*高95.5MM

2

重量

约22KG

连接器型号描述：

序号

项目描述

连接器插座型号

连接器插头型号

品牌

Pin脚定义

1

直流输入连接器

HV80002ANH

HV80062ANC25

沃尔

1：正

2：负

2

交流输出连接器

REL3-Z6PAH-6-B

REL3-T6PAH-6-B

瑞可达

1：A 相

2：B 相

3：C 相

4：N

5：NA

6：G

3

CAN通讯连接器

WS16K4Z

WS16J4TQ

威浦

1：24V+

2：24V-

3：CAN H

4：CAN L

序号

项目

单位

技术指标

备注

1

抗电强度

输入输出对机壳

Vdc

2200

漏电流：小于10 mA;时间:1 min

2

绝缘强度

输入输出对机壳

㏁

20

测试电压：500Vdc

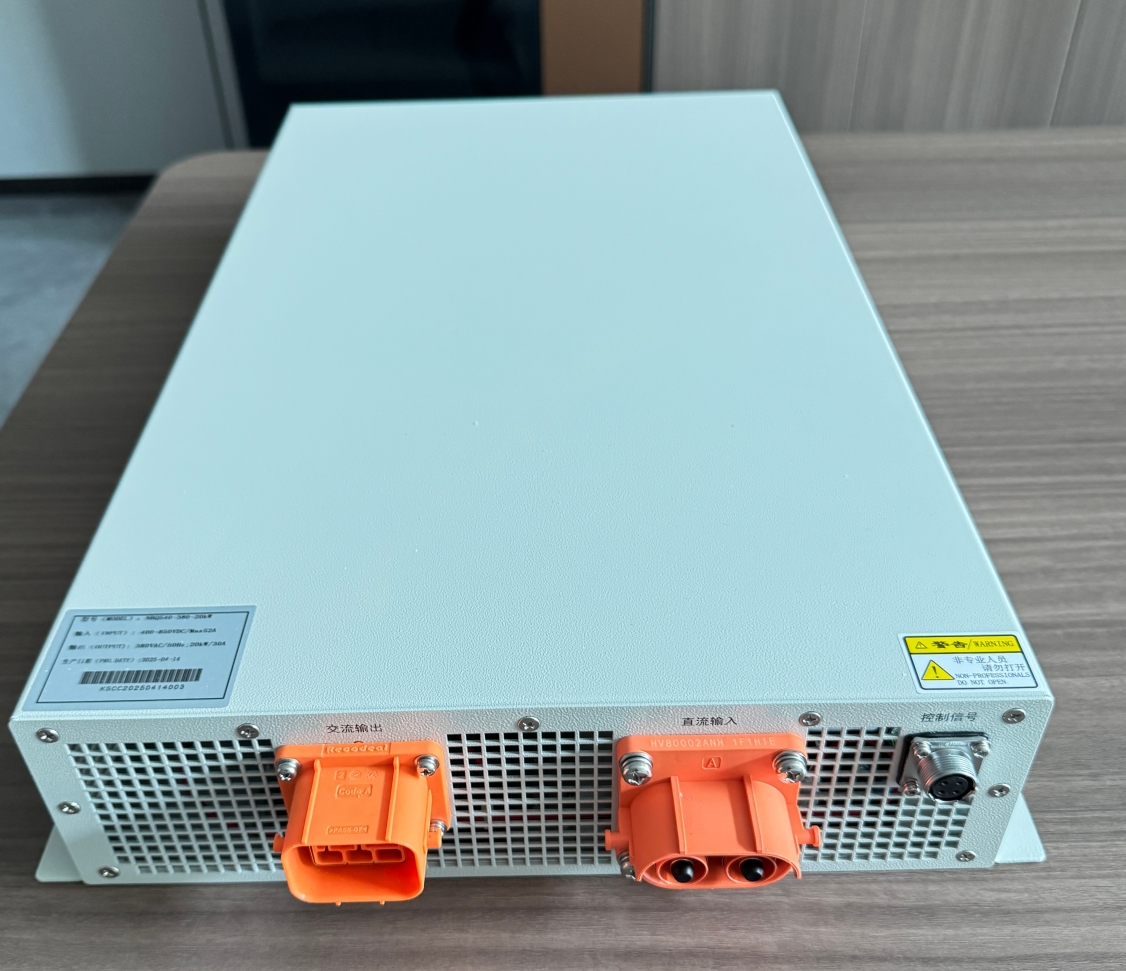

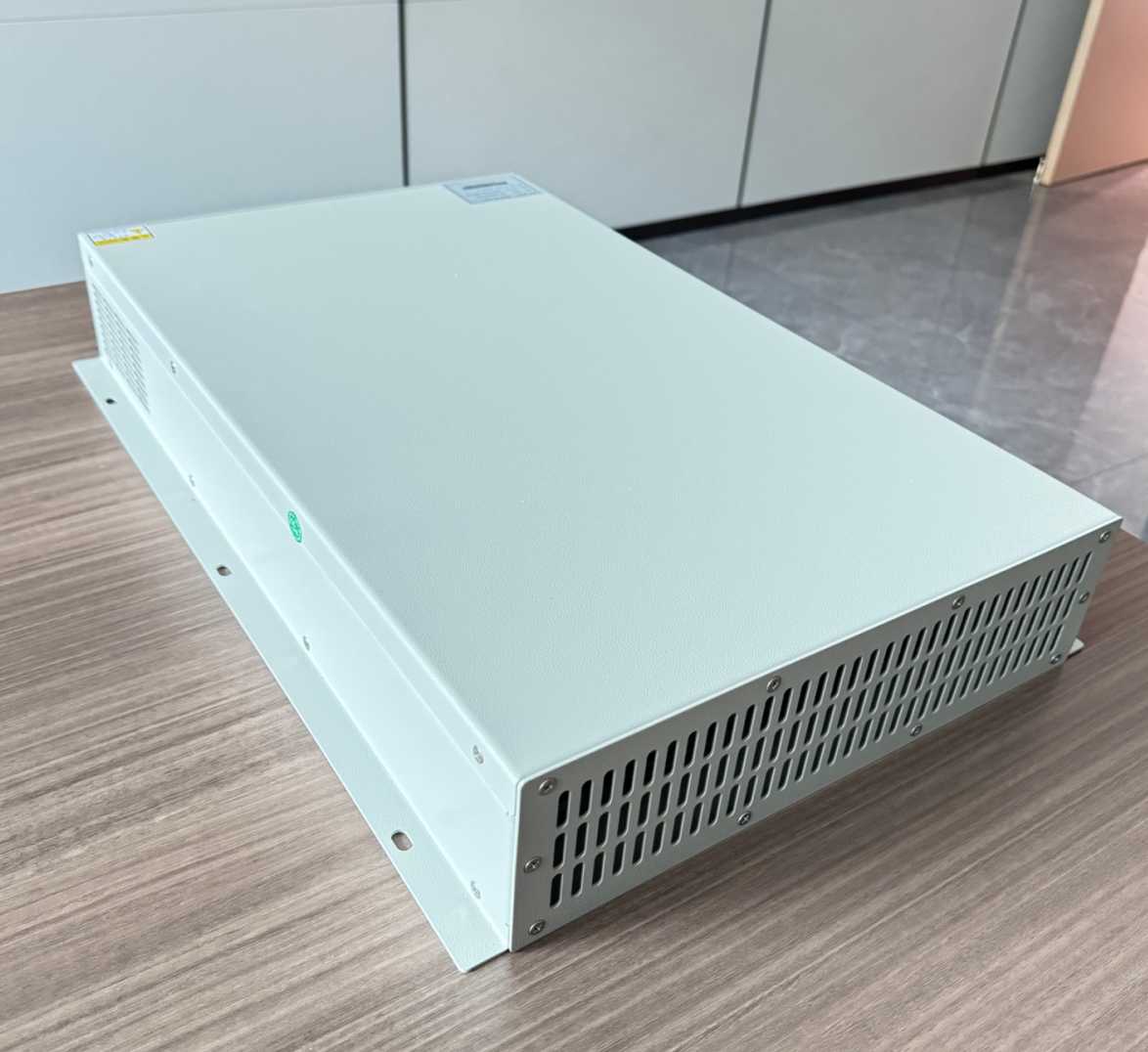

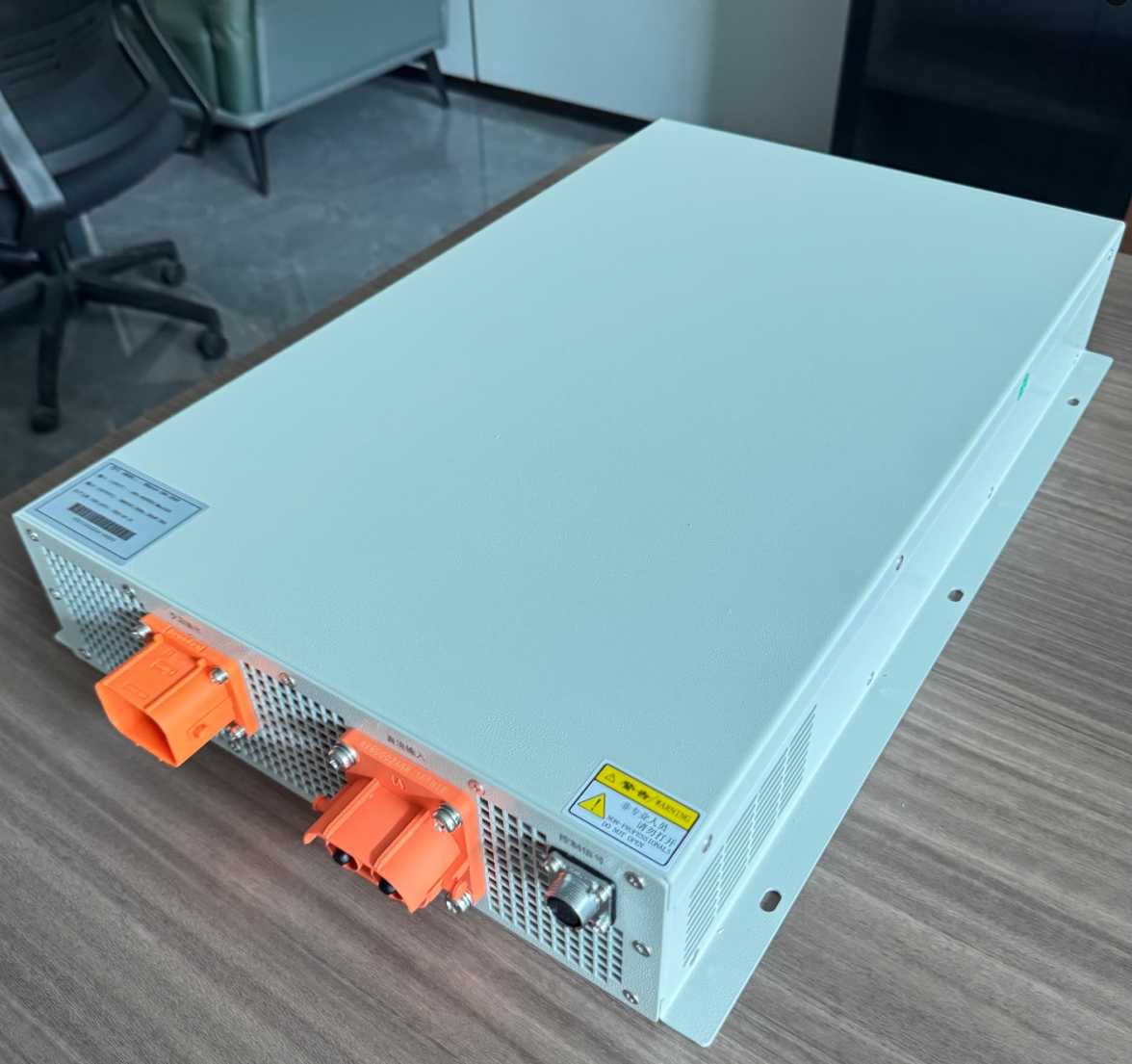

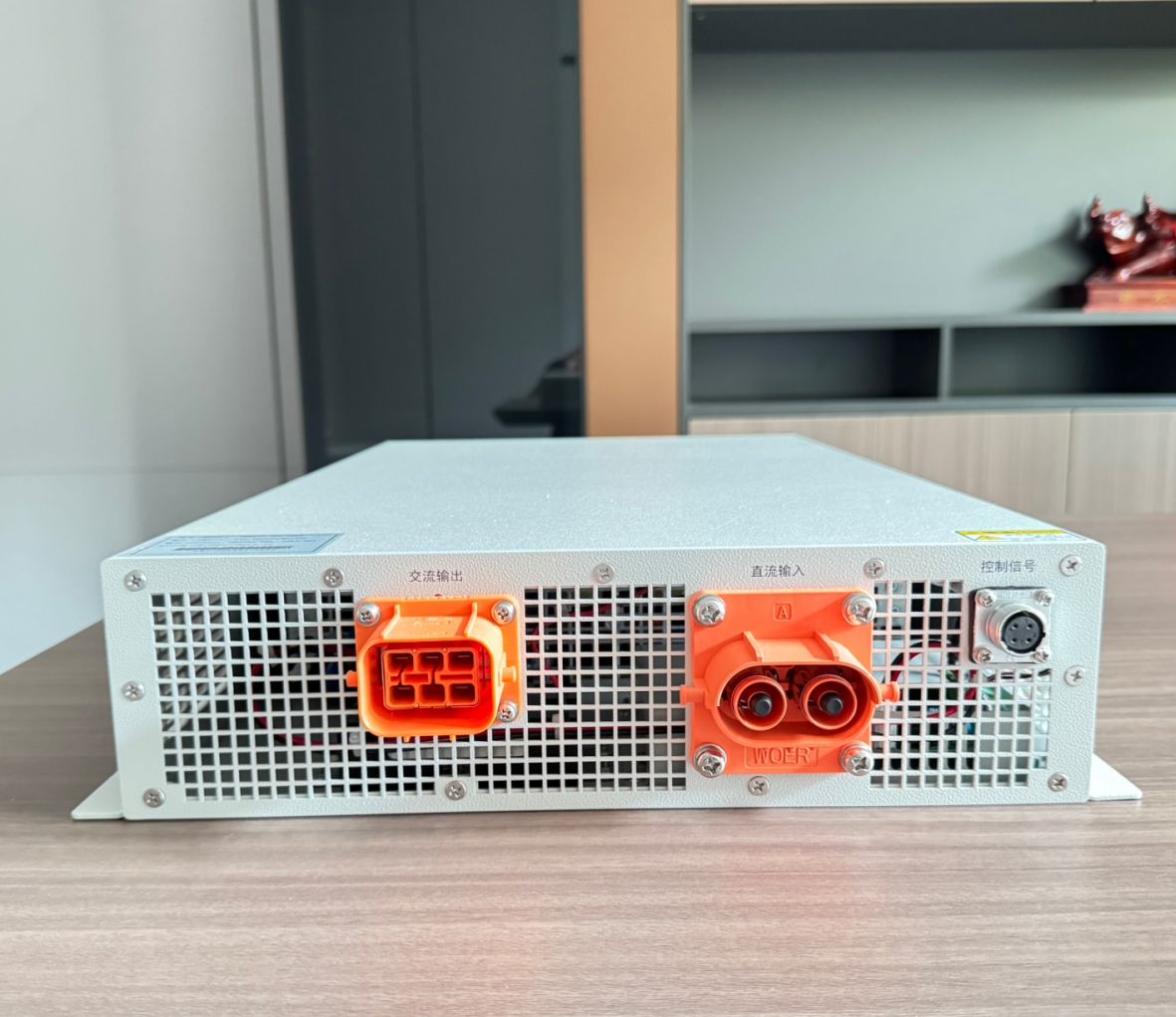

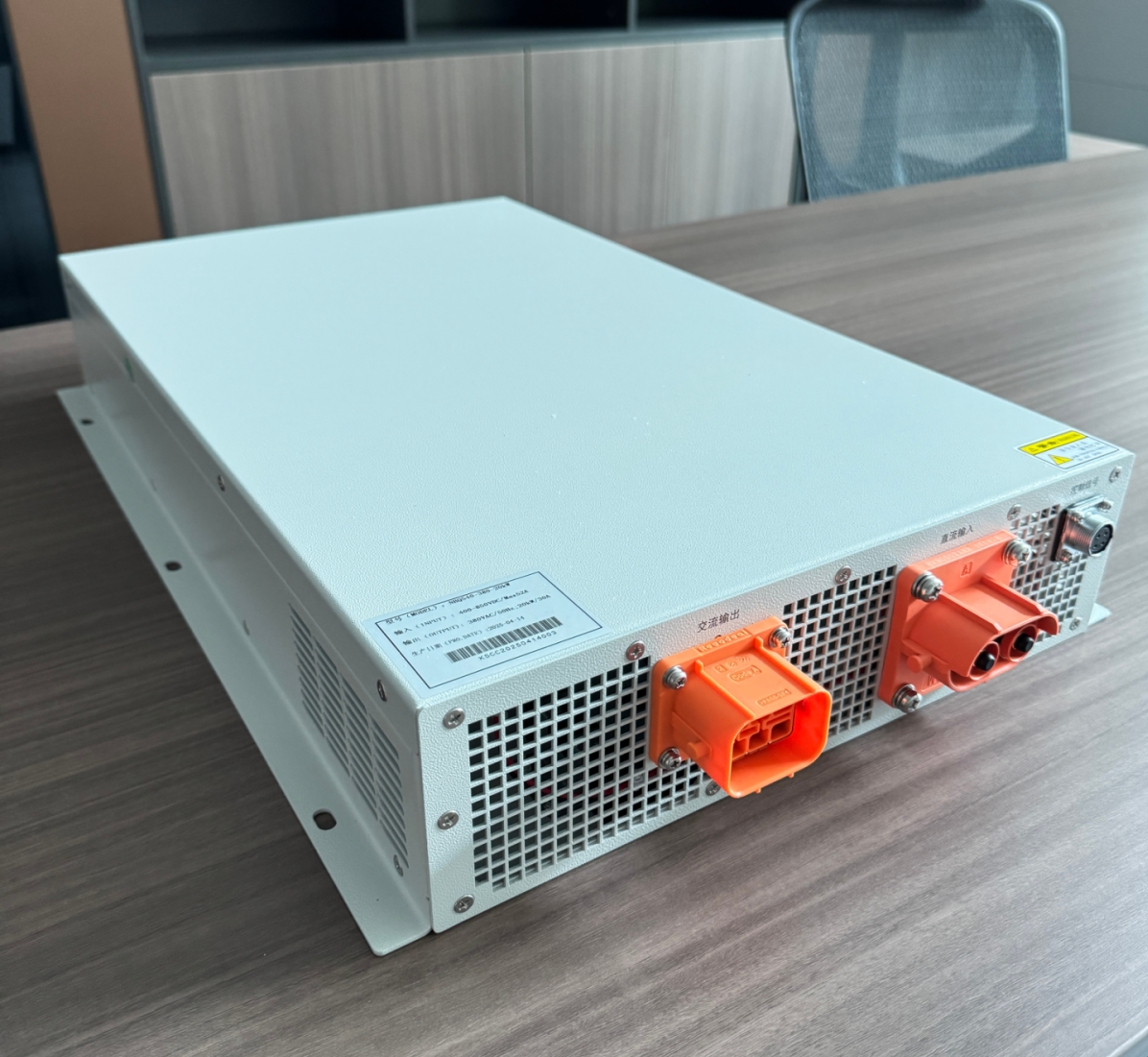

安装尺寸及外观图：
